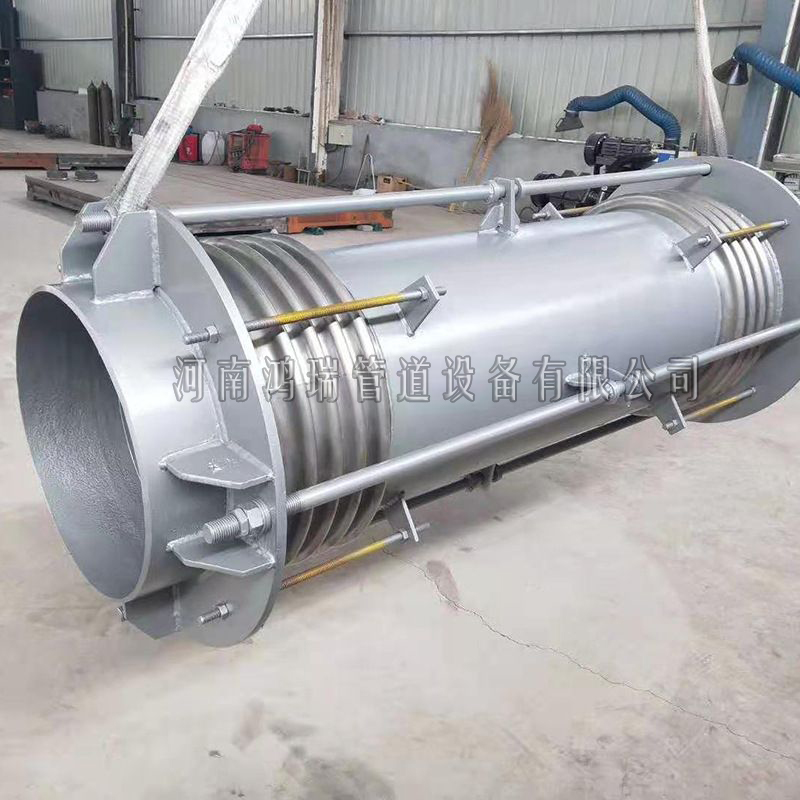

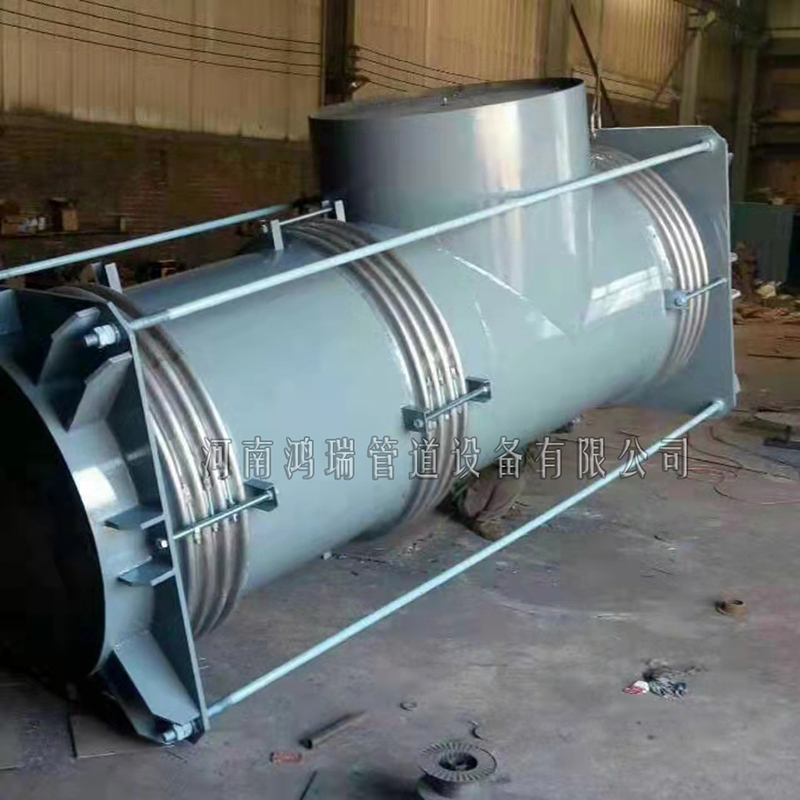

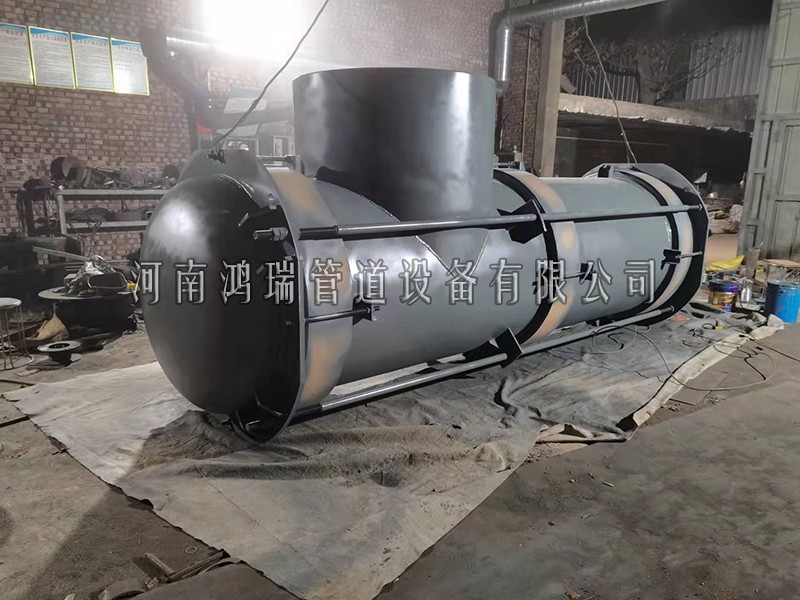

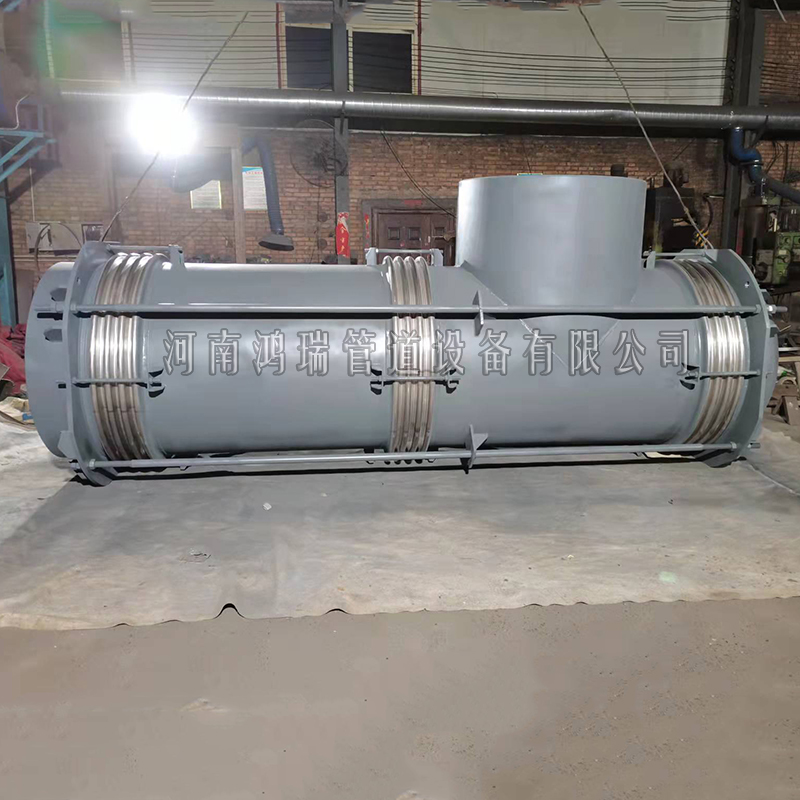

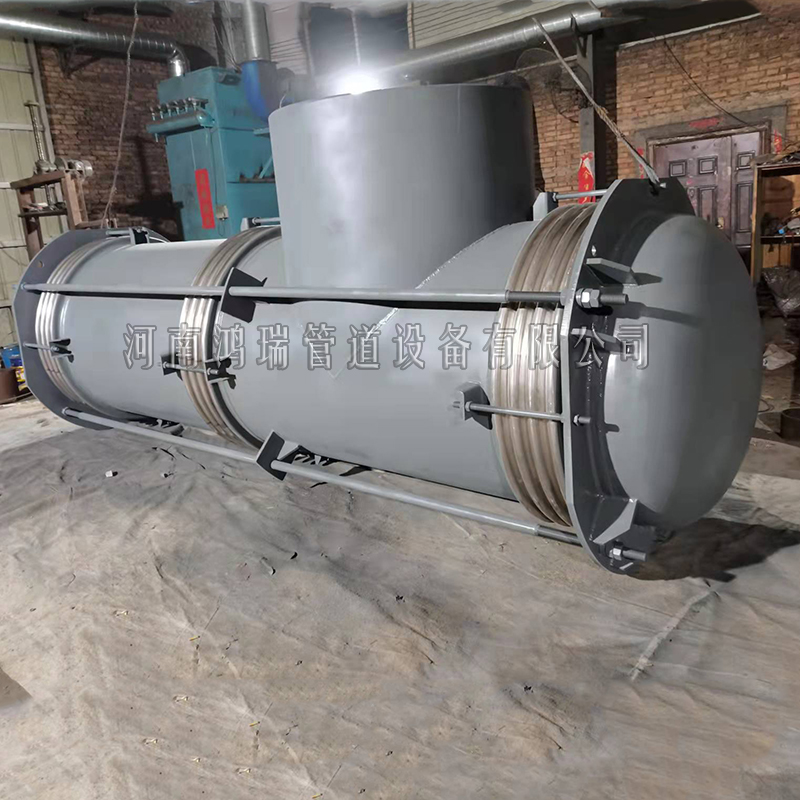

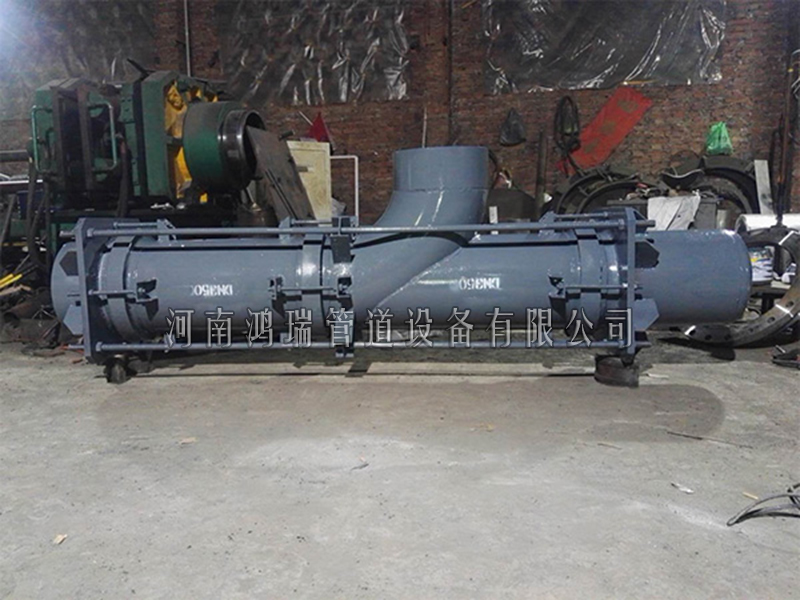

曲管壓力平衡式波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移，而不會對管道系統或其他設備產生內壓推力。常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統，且能吸振降噪，保證設備安全運行。

此圖所顯示的是單個曲管壓力平衡式波紋補償器用于保護設備免受中間支架（IA）與設備間所產生的熱膨脹而使設備松動所造成的影響。在運行過程中，系統中的 熱量逐漸累積對管道上的A補償器產生壓力。內部壓力活動通過轉向拉桿立即傳送至補償器B，使其發生相同的運動，使系統達到完全的平衡。如果沒有發生橫向位 移，波紋管A和B 的波數則相同。曲管壓力平衡式波紋補償器通常應用于燃氣和蒸汽渦輪機系統、水泵以及冷凝器等裝置中。

曲管壓力平衡補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該膨脹節為波紋管式結構，內由壓力平衡波紋管和補償波紋管組成，通過壓力平衡波紋管平衡波紋補償器壓力，解除補償器以及管道的自身推力。 該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。

曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品設置在設置固定支架的高物位置管線中。

安裝使用注意事項

1、此類膨脹節一般應用在架空的直管線上，水平安裝。

2、膨脹節安裝完后，所有的小拉桿須拆除。

3、為減少膨脹節對支座的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。
