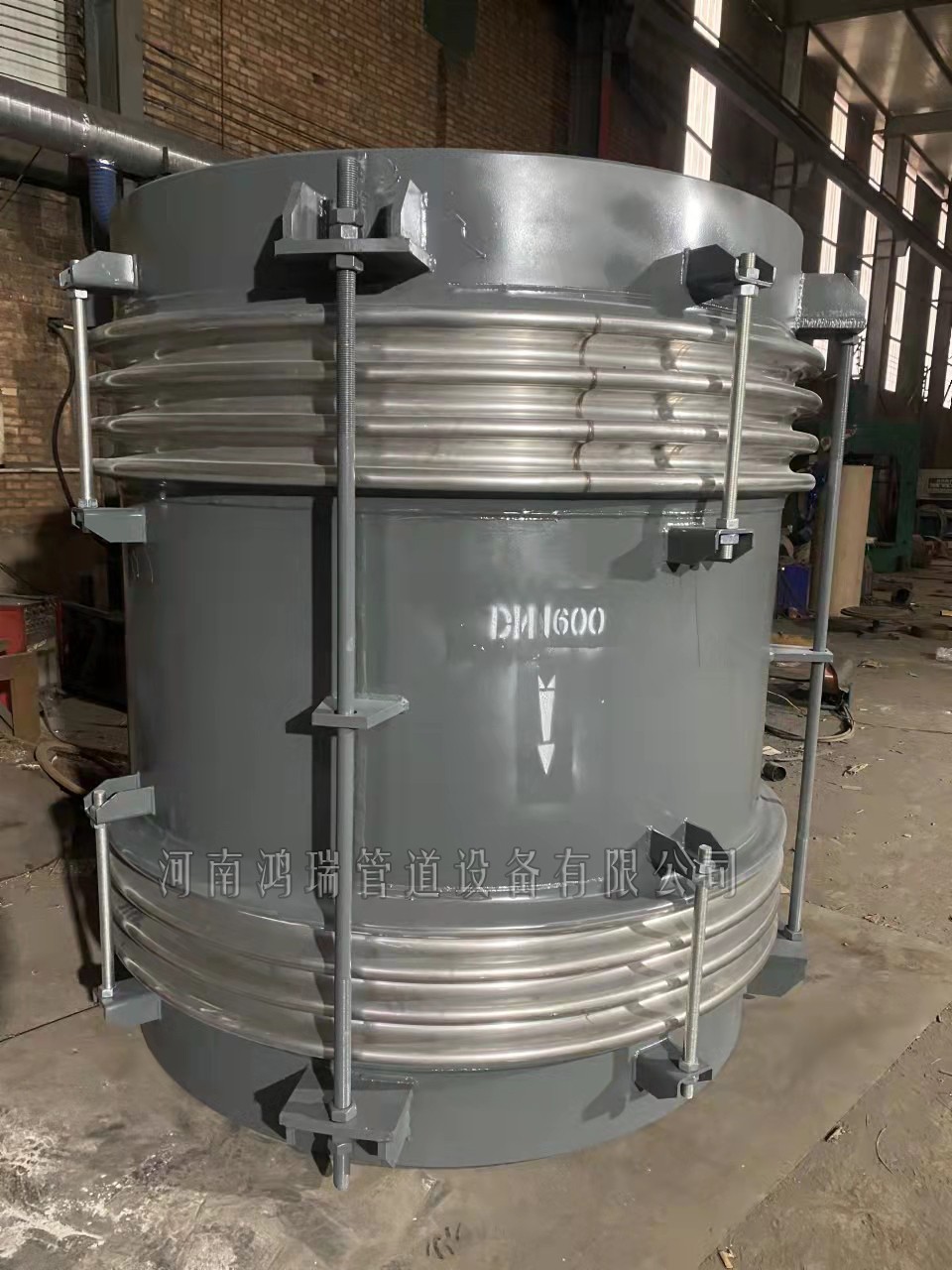

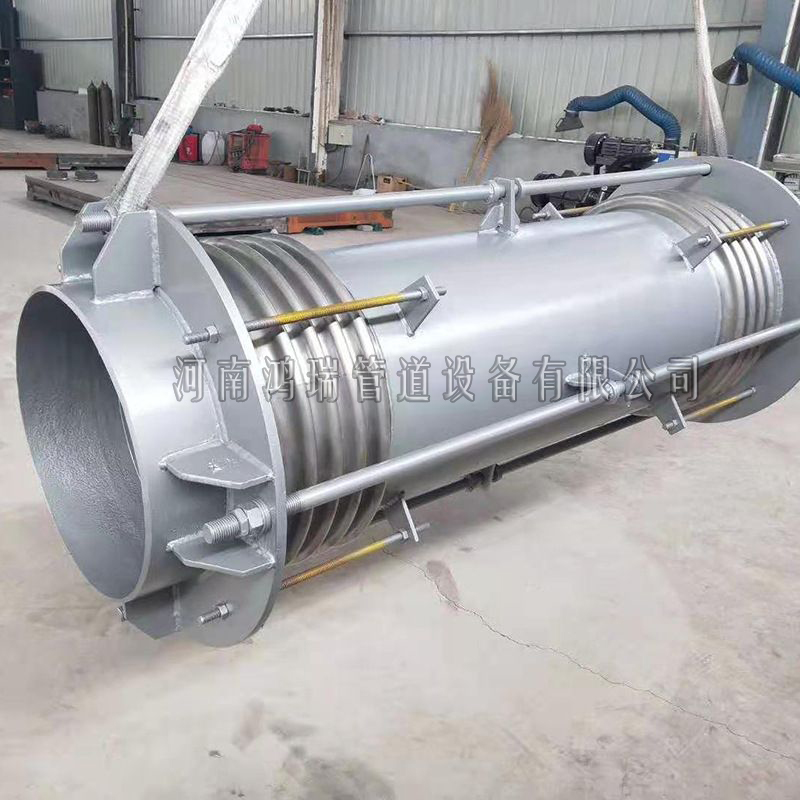

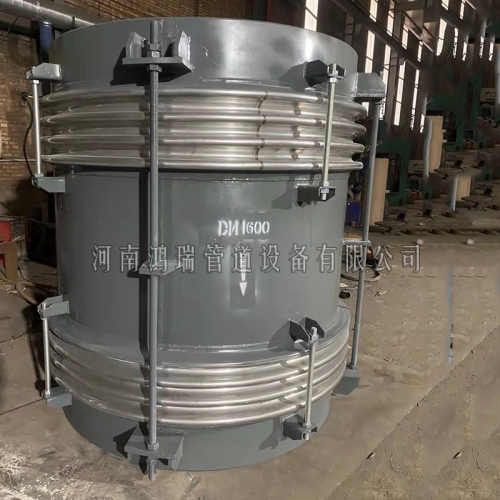

大拉桿波紋補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。

大拉桿波紋補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠?qū)崿F(xiàn)管道的橫向，角向位移。能夠吸收管線的內壓推力。運行穩定，使用壽命長。

大拉桿波紋補償器也稱橫向型波紋膨脹節、橫向波紋伸縮節、波紋伸縮器，可以補償彎曲管道的橫向位移和角位移。

大拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。該補償器由接管、二個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。

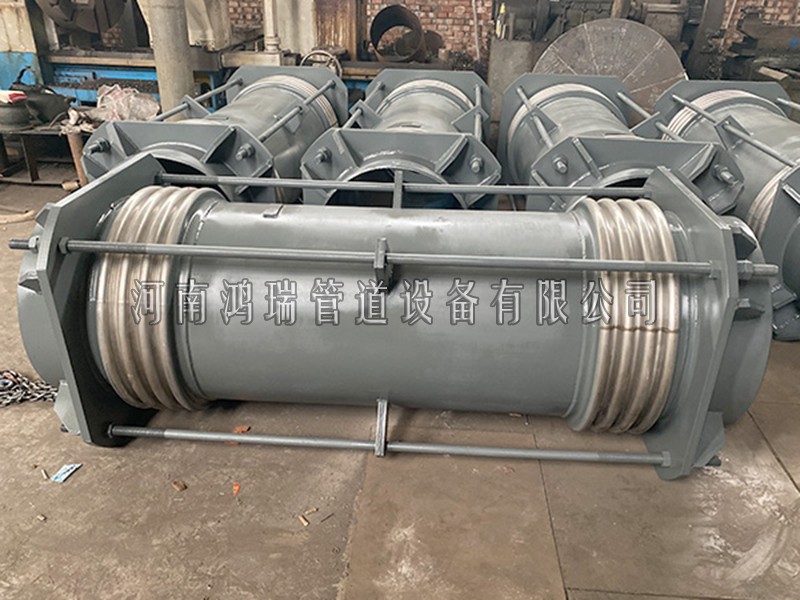

大拉桿式金屬波紋補償器(又稱復式拉桿式)是由兩個相同的波紋管及端管、端板和拉桿組成的撓性部件，通過波紋管的角偏轉可吸收管道單平面或多平面的橫向位移。4只長拉桿能承受壓力、推力和其他附加外力的作用，拉桿兩端的螺栓出廠前已調好間距，安裝前大拉桿是松動的，在補償器工作變形后，大拉桿可以起到限制變形量保護波紋管的作用。

大拉桿橫向波紋補償器應用在電廠的比較多。大拉桿橫向波紋補償器是由中間管連接的兩個幾何參數和波數相同的波紋管及拉桿、端板組成的撓性部件。 主要用于補償單平面或多平面彎曲管段的橫向位移。適用于"L"型和"Z"型管系。

由于拉桿能承受壓力推力和其他附加外力的作用，補償器自身吸收內壓推力，不會對管道產生外力，因此補償器兩端的管道可使用中間固定支架或?qū)蛑Ъ埽档褪┕こ杀?，提高施工效率?/span>

大拉桿補償器在安裝前，通常會沿?zé)崤蛎浄捶较蜻M(jìn)行的冷緊，以獲得更大的工作補償能力。因此冷態下，補償器呈負變形狀態，管道受熱伸長后，波紋管依靠柔韌性橫向變形，補償器外觀上可呈現工作變形狀態，管道熱膨脹得以補償。

大拉桿橫向型波紋補償器就是靠自身變形來補償管道的橫向變形量，可測量橫向變形量是否超過補償器補償量允許的范圍，沒有超過可以不用處理。如果已經超過補償器的補償范圍，應考慮：1.更換補償量更大的補償器。2.安裝大拉桿橫向型波紋管補償器的分支管道上加裝相應補償量的軸向型補償器(軸向型補償器前面應加固定支架)，以減少大拉桿橫向型波紋補償器承受的橫向變形量。大拉桿橫向型波紋補償器可以補償彎曲管道的橫向位移和角位移，可分為法蘭連接和接管連接。大拉桿橫向型波紋補償器可以補償彎曲管道的橫向位移和角位移，可分為法蘭連接和接管連接。 是一種管道位移形變補償連接件。
